在线动漫免费不卡无码_国产成人精品无码专区_国产成人无码综合亚洲日韩_2019欧美日韩国产在线播放_强奷乱码自拍中文字幕_亞洲AⅤ精品無碼一區二區_三级片在线观看AV_手机影视中文字幕无码_色婷婷成人AV电影_国产精品丝袜视频无码一区69

    2024年4月1號至23日，國家藥典委員會陸發(fā)布了88個通則輔料包裝的標準草案公示，具體包括塑料乙醛測定法、塑料容器乙二醇和總對苯二甲酰測定法、塑料容器乙醇透過量測定法、防潮組合瓶蓋干燥劑吸濕率測定法、塑料氯乙烯單體和偏二氯乙烯單體測定法、塑料剝離強度測定法等，公示期均為三個月。本部分由山東泉科瑞達儀器對關(guān)于4004塑料剝離強度測定法標準草案的公示的內(nèi)容進行相關(guān)整理。

    國家藥典委擬修訂塑料剝離強度測定法。為確保標準的科學性、合理性和適用性，現(xiàn)將擬修訂的標準公示征求社會各界意見（詳見附件）。公示期自發(fā)布之日起二個月。請認真研核，若有異議，請及時在線反饋，并附相關(guān)說明、實驗數(shù)據(jù)和聯(lián)系方式。來函需打印后加蓋公章，個人來函需打印后本人簽名，并郵寄至我委通訊地址。

公示期滿未回復意見即視為對公示標準草案無異議。

                                                                                                                                                               公示日期：2024-04-23
基礎信息

附件一：塑料剝離強度測定法（修訂）公示稿

 4004 塑料剝離強度測定法

對于粘合在一起的多層材料，采用測定從接觸面進行剝離時產(chǎn)生的力，來反映材料的黏合強度。

剝離強度系指將規(guī)定寬度的試樣，在一定速度下，進行 T 型剝離，測定所得的復合層與基材的平均剝離力。

本法適用于塑料復合在塑料或其他基材（如鋁箔、紙等）上的各種軟質(zhì)、硬質(zhì)復合塑料材料剝離強度的測定。

儀器裝置：
可使用材料試驗機，或能滿足本試驗要求的其他裝置。儀器的示值誤差應在實際值的±1%以內(nèi)。

試驗環(huán)境：
樣品應在溫度 23℃±2℃、相對濕度 50%±5%的環(huán)境中放置 4 小時以上，并在此條件下進行試驗。

試樣制備：
取樣品適量，均勻截取縱、橫向?qū)挾葹?15.0mm±0.1mm，長度≥200mm 的試樣各 5 條（當樣品實際長度不足 200mm 時，應滿足測定法的要求）。復合方向為縱向。

沿試樣長度方向一端將復合層與基材預先剝開長度≥50mm 備用，被剝開部分不得有明顯損傷。若試樣不易剝開，可將試樣一端約 20mm 浸入適當?shù)娜軇ǔＳ靡宜嵋阴ァ⒈┲刑幚恚軇┩耆珦]發(fā)后，再進行剝離強度的試驗。

若復合層經(jīng)上述方法的處理，仍不能與基材分離，則試驗不可進行，判定為不能剝離。

測定法：
將試樣剝開部分的兩端分別夾在試驗機上下夾具中，使試樣剝開部分的縱軸與上、下夾具中心連線重合，并松緊適宜。試驗開始時，未剝開部分與拉伸方向呈 T 型，見圖 1，試驗速度為 300mm/min±30mm/min，試驗過程中，未剝開部分與拉伸方向角度不限，并確保實際剝離（而非拉伸）距離不少于 100mm（取值若能在剝離曲線平穩(wěn)的范圍內(nèi)，最低不能低于 50mm）。記錄試樣剝離過程中的剝離力曲線。

結(jié)果判定：

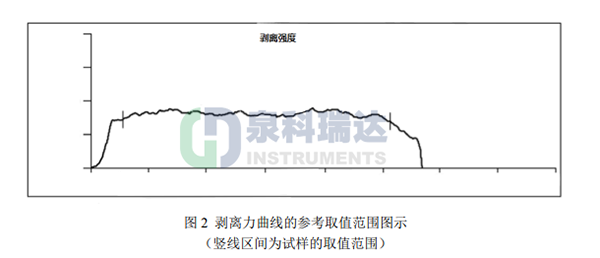

 參照圖 2 前后各舍去 25%的數(shù)據(jù)，取中間 50%數(shù)據(jù)的平均值。每組試樣分別計算其縱、橫向剝離強度算術(shù)平均值為試驗結(jié)果，取兩位有效數(shù)字，單位以 N/15mm表示。


若復合層不能剝離或復合層斷裂時，其剝離強度為合格。


附件二：塑料剝離強度測定法修訂說明

 一、 制修訂的目的和意義 剝離強度能如實反映粘合劑在連接兩層或多層材料時的效果，粘合劑的抗剝離性也可以 如實反映其的固化程度。對于具有阻隔性能的產(chǎn)品包裝（例如冷成型鋁、聚酯/鋁/聚乙烯復 合膜（袋）、Aclar/PVC 復合硬片等）剝離強度是其在物理性能方面的重要指標之一，制修 訂剝離強度的測定方法標準具有重要意義。

 二、參考標準 YBB00102003-2015《剝離強度測定法》、GB 8808-1988《軟質(zhì)復合塑料材料剝離試驗方 法》、GB/T 2791-1995《膠粘劑 T 剝離強度試驗方法 撓性材料對撓性材料》、ISO 11339:2022 《粘合劑軟材料和軟材料粘接組件的 T 型剝離試驗》、ASTM F88-2023《柔性屏障材料密封 強度強度的標準試驗方法》。

三、需重點說明的問題 試樣制備部分，結(jié)合實際樣品及實際操作刪除了“將樣品寬度方向兩端除去 50mm”，細 化了樣品制備的長度要求，修改了預剝離長度。 測定法部分，明確了試驗開始時未剝部分與拉伸方向的角度為 T 型，試驗過程中“角 度不限”。增加了對樣品實際剝離長度的要求。 結(jié)果判定部分，更新了參考剝離力曲線圖示及取值范圍。



【本文由山東泉科瑞達儀器設備有限公司自國家藥典委公示內(nèi)容整理】

泉科瑞達提供制藥行業(yè)包裝與材料檢測儀器系統(tǒng)服務；聚焦推動新一代測控技術(shù)升級，目前我們已為眾多客戶提供了逾千套包材檢測儀器和服務方案；除此之外，公司以技術(shù)為依托，積極為多所科研單位、高等院校、檢測機構(gòu)、企業(yè)研發(fā)或品控部門提供個性化訂制服務，極大提升了我司技術(shù)創(chuàng)新實力，為更好探索與提高前沿包裝檢測技術(shù)打下了堅實基礎。
泉科瑞達——堅持自主研發(fā)，以技術(shù)創(chuàng)新驅(qū)動企業(yè)長足發(fā)展；
泉科瑞達——致力于向業(yè)內(nèi)輸出（新一代）檢測技術(shù)優(yōu)秀、性價比優(yōu)越的檢測儀器，通過檢測技術(shù)提升，助推行業(yè)品控安全事業(yè)發(fā)展！
