產品介紹

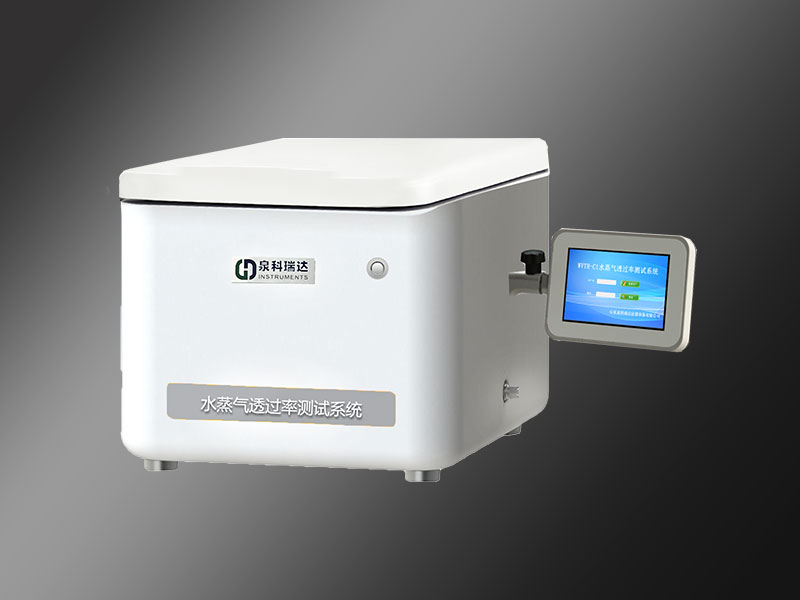

WVTR-C1水蒸氣透過率測試系統采用重量法水蒸氣透過的測試原理，參照ASTME96，GB/T 1037標準設計制造，為低、中、高水蒸氣阻隔性材料提供寬范圍、高效率的水蒸氣透過率檢測試驗。適用于食品、藥品、醫療器械、日用化學等領域的薄膜、片材、紙張、織物、無紡布及相關材料的水蒸氣透過性能測試。
一、基本信息
品名 | 水蒸氣透過率測試系統 | 型號 | WVTR-C1 |
品牌 | 泉科瑞達 | 產地 | 山東.濟南 |
二、應用領域
| 基礎應用 | 各種塑料薄膜、塑料復合薄膜、紙塑復合膜、共擠膜、鍍鋁膜、鋁箔復合膜、玻纖鋁箔紙復合膜等膜狀材料的水蒸氣透過率測試 |
|---|---|
PVC片、PVDC片、金屬箔片、橡膠片等片狀材料的水蒸氣透過率測試 | |
| 拓展應用 | 煙包鍍鋁紙、紙鋁塑復合片材等紙張、紙板的水蒸氣透過率測試 |
紡織品、無紡布等材料的水蒸氣透過率測試 | |
土工布、毛氈、保溫氈、厚片狀防水保溫建材等的水蒸氣透過性能測試 |
三、測試原理
在預先處理好的透濕杯中放置水或者干燥劑，然后將預先處理好的試樣夾緊在測試杯上，將透濕杯置于試驗艙當中。設定試驗所需要的溫度、濕度，并通過氣流吹掃在內部實現均溫均濕。水蒸氣通過試樣進入干燥一側，通過測定透濕杯重量隨時間的變化量，計算試樣水蒸氣透過量。
四、產品特征
搭載10寸控摸工控機，顯示實時數據及曲線(有臺式機電腦方案可選)
支持主機、衛星機聯用(可拓展至9臺)，可拓至60工位同時試驗
進口品牌四角平衡超高精度稱重傳感系統，多通道信號采信芯片，稱量透濕杯自動零點校準
超高重量值分辯率，超低基準零點，零點飄動小
優秀的流體學和熱力學設計，使測試腔內空間溫、濕均勻度測控水平處于業界頭部梯隊水平
6工位測試(6杯同時測試，可支持訂制9或12個工位)
支持增重法和減重法測試模式(標配減重法，可選配增、減重雙法)
上蓋可手動翻蓋，也可一鍵智能自動翻蓋
標準膜與砝碼雙重校驗模式可選
菜單式界面，各項試驗功能獨立菜單式操作，參數設置與試驗操作方便
開機密碼登陸，防止非相關人員隨意開機，四級權限管理
支持試驗數據多種格式文件導出及文件驗證
專業GMP計算機通信軟件可選實現數據溯源、多級權限管理、審計追蹤、電子簽名等功能
五、技術參數
指標 | 參數 |
試驗工位 | 標配6工位（9工位，12工位可訂制） |
測試范圍 | 0.1～10,000 g/m2·24h（減重法） |
測試精度 | 0.01 g/m2·24h |
系統分辨率 | 0.001 g （非標可定制） |
控溫范圍 | 15℃～55℃（常規） |
試樣數量 | 6件（標配，9或12件可訂制） |
控濕范圍 | 減重法：90%RH～70%RH（指膜兩側相對濕度，試驗腔對應濕度10%RH-30%RH）-標配 增重法：10%RH~98%RH (詳見注1，可選增、減重雙法) |
控濕精度 | ±1%RH |
試樣厚度 | ≤3 mm （其他厚度可定制） |
測試面積 | 33 cm2 |
試樣尺寸 | Φ74 mm |
氣源 | 空氣 |
氣源壓力 | 0.6 MPa |
接口尺寸 | Φ6 mm 聚氨酯管 |
外形尺寸 | 680 mm (L) × 600 mm (W) × 600 mm (H) |
電源 | 220VAC 50Hz / 120VAC 60Hz |
凈重 | 92 kg |
注1：指膜兩側相對濕度，試驗腔對應濕度如下
溫度15℃-40℃ 濕度10%RH-98%RH
溫度45℃ 濕度10%RH-90%RH
溫度50℃ 濕度10%RH-80%RH
溫度55℃ 濕度10%RH-70%RH
六、參考標準
GB 1037、GB/T 16928、ASTM E96、ASTM D1653、TAPPI T464、ISO 2528、DIN 53122-1、JIS Z0208、YBB 00092003
注：部分標準需要訂制專用方法或透濕杯。
七、配置
標準配置：主機(配有觸摸工控機)、透濕杯、氣體干燥裝置、濕度發生裝置、校驗砝碼、通信電纜、專業軟件、圓形取樣器、供氣閥門管件(內置)。
選購件：聯機衛星機、標準膜(中檢院標準膜代購)、空壓機、干燥劑、增減重雙法一體機、其它訂制。
注：泉科瑞達儀器致力于產品性能和功能的創新及改進，產品技術規格、外觀、界面亦會相應更改。上述情況恕不另行通知，您可聯絡我司獲取最新資料，本公司保留修改權與最終解釋權。
