產品介紹

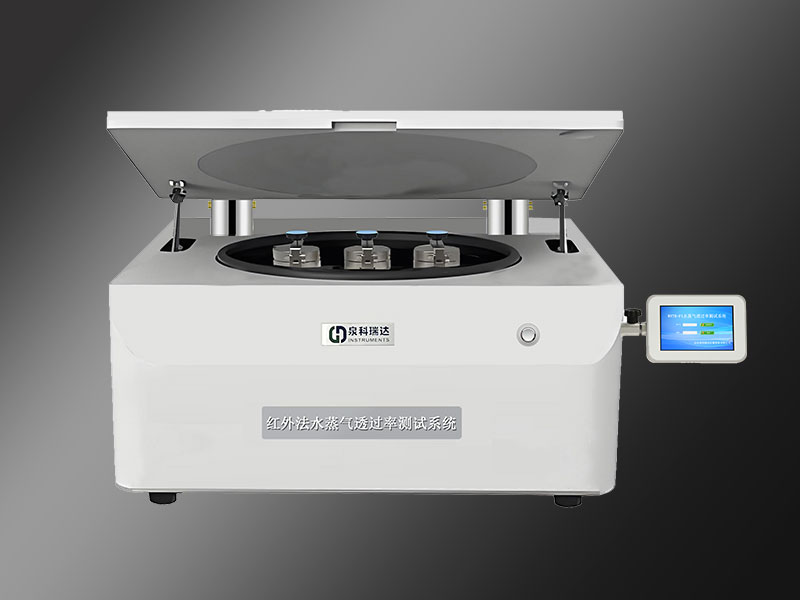

WVTR-F2水蒸氣透過率測試系統采用紅外水分傳感探測水蒸氣透過的測試原理，參照ASTM F1249，ISO 15106-2等標準設計制造，為高、中氣體阻隔性材料提供高精度和高效率的水蒸氣透過率測試。適用于食品、藥品、醫療器械、日用化學、光伏、電子等領域的薄膜、片材及相關材料的水蒸氣透過性能測試。
一、基本信息
品名 | 水蒸氣透過率測試系統 | 型號 | WVTR-F2 |
品牌 | 泉科瑞達 | 產地 | 山東.濟南 |
二、應用領域
| 基礎應用 | 各種塑料薄膜、塑料復合薄膜、紙塑復合膜、共擠膜、鍍鋁膜、鋁箔復合膜、玻纖鋁箔紙復合膜等膜狀材料的水蒸氣透過率測試 |
|---|---|
PVC片、PVDC片、金屬箔片、橡膠片等片狀材料的水蒸氣透過率測試 |
三、測試原理
預先處理好的試樣夾緊儀器上下測試腔間，設定試驗所需要的溫度、濕度，流量;具有穩定相對濕度的氮氣在薄膜的一側流動，干燥氮氣在薄膜的另一側流動;由于濕度差的存在，水蒸氣會從高濕側穿過薄膜擴散到低濕側;在低濕側，透過的水蒸氣被流動的干燥氮氣攜帶至紅外水分傳感器，由傳感器探測水分量，進而計算試樣的水蒸氣透過量。
四、產品特征
搭載10寸控摸屏高端工控機，保證運行可靠性與數據存儲安全性(有臺式機電腦方案可選)
支持主機、衛星機聯用(可拓展至9臺)，可拓至30工位同時試驗
進口品牌紅外水分傳感系統，多通道信號采信芯片
超高分辯率，超低基準零點，零點飄動小
優秀的流體學和熱力學設計，使測試腔內空間溫、濕均勻度測控水平處于業界頭部梯隊水平
支持同一條件下三個試樣同時測試，數據相互獨立(3工位同時測試)
支持主機衛星機模式，可擴展9臺衛星機，實現30個試樣同時測試
搭載高精度溫濕度傳感器，實時監測并記錄溫濕度變化。
測試過程中，實現流量、溫度和相對濕度自動化控制
上蓋可手動翻蓋，也可一鍵智能自動翻蓋
菜單式界面，各項試驗功能獨立菜單式操作，參數設置與試驗操作方便
開機密碼登陸，防止非相關人員隨意開機，四級權限管理
支持試驗數據多種格式文件導出及文件驗證
專業GMP計算機通信軟件可選實現數據溯源、多級權限管理、審計追蹤、電子簽名等功能
五、技術參數
指標 | 參數 |
試驗工位 | 標配3工位（可拓展衛星機） |
測試范圍 | (標準面積50cm2) 0.005～40 g/(m2·day) （標配） (MASK 面積5cm2) 0.05～400 g/(m2·day)（選配） (MASK 面積1cm2) 0.25～2000 g/(m2·day)（選配） |
測試分辯率 | 0.0001 g/m2·24h |
控溫范圍 | 15℃～55℃（常規），其它可訂制 |
溫度分辯率 | 0.01℃ |
控濕范圍 | 5～90%±1%%RH（標準溫度范圍內） |
控濕精度 | ±1%RH |
試樣厚度 | ≤3 mm （其他厚度可定制） |
測試面積 | 50cm2 |
載氣要求 | 99.999%高純氮氣（氣源自備，5個9純度） |
氣源壓力 | ≥ 40.6 PSI / 280 kPa |
接口尺寸 | 1/8” 金屬管 |
外形尺寸 | 680 mm (L) × 490 mm (W) × 620 mm (H) |
電源 | 220VAC 50Hz / 120VAC 60Hz |
凈重 | 102 kg |
六、參考標準
ASTM F1249、ISO 15106-2、GB/T 26253、JIS K7129、YBB00092003-2015
注：部分標準需要訂制專用方法或透濕杯。
七、配置
標準配置：主機(配有觸摸工控機)、圓形取樣器、供氣閥門管件(內置)。
選購件：聯機衛星機、標準膜(中檢院標準膜代購)、空壓機、GMP計算機系統要求(計算機用戶自備)
注：泉科瑞達儀器致力于產品性能和功能的創新及改進，產品技術規格、外觀、界面亦會相應更改。上述情況恕不另行通知，您可聯絡我司獲取最新資料，本公司保留修改權與最終解釋權。
