產品介紹

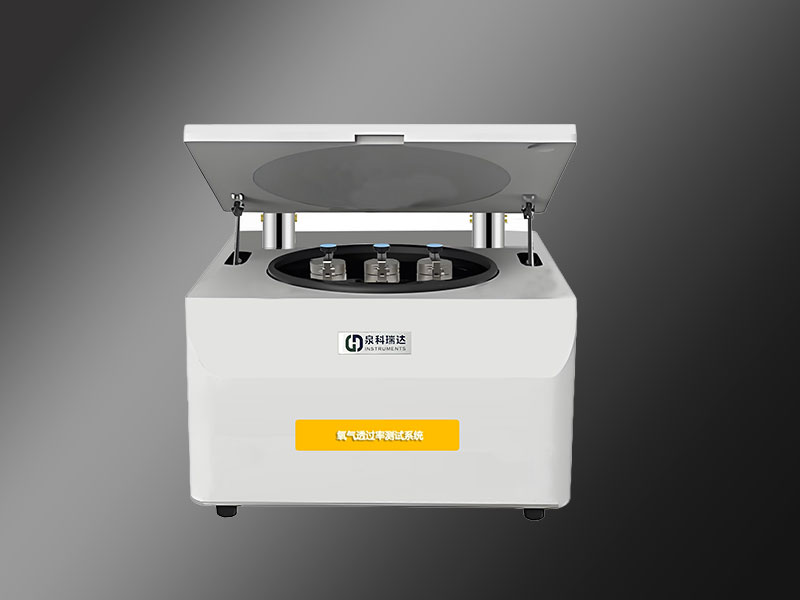

OGTR-E2氧氣透過率測試系統采用庫化電量傳感探測氧氣透過的測試原理，可為高、中阻隔性材料提供高精度和高效率的氧氣透過率測試。適用于食品、藥品、日用化學、電子等領域的薄膜、片材及相關材料的氧氣透過性能測試。
一、基本信息
品名 | 氧氣透過率測試系統 | 型號 | OGTR-E2 |
品牌 | 泉科瑞達 | 產地 | 山東.濟南 |
二、應用領域
| 基礎應用 | 各種塑料薄膜、塑料復合薄膜、紙塑復合膜、共擠膜、鍍鋁膜、鋁箔復合膜、玻纖鋁箔紙復合膜等膜狀材料的水蒸氣透過率測試 |
|---|---|
PVC片、PVDC片、金屬箔片、橡膠片等片狀材料的水蒸氣透過率測試 |
三、測試原理
預先處理好的試樣夾緊儀器上下測試腔間，設定試驗所需要的溫度、濕度，流量；具有穩定相對濕度的氮氣在薄膜的一側流動，干燥氮氣在薄膜的另一側流動；由于氣濃度差（分壓）的存在，氧氣會從高濃度側穿過薄膜擴散到低濃度一側；在低濃度側，透過的氧氣被流動的干燥氮氣攜帶至傳感器，由傳感器探測其中含氧量，進而計算試樣的氧氣透過量。
四 、產品特征
采用三腔平行平面設計，便于涂抹密封油脂、試樣放置以及放置是否平整居中檢查
搭載10寸控摸屏高端工控機，保證運行可靠性與數據存儲安全性（有臺式機電腦方案可選）
支持主機、衛星機聯用（可拓展至9臺），可拓至30工位同時試驗
進口品牌庫倫氧傳感系統，多通道信號采信芯片
超高分辯率，超低基準零點，零點飄動小
優秀的流體學和熱力學設計，使測試腔內空間溫、濕均勻度測控水平處于業界頭部梯隊水平
支持同一條件下三個試樣同時測試，數據相互獨立（3工位同時測試）
支持主機衛星機模式，可擴展9臺衛星機，實現30個試樣同時測試
搭載高精度溫濕度傳感器，實時監測并記錄溫濕度變化。
測試過程中，實現流量、溫度和相對濕度自動化控制
上蓋可手動翻蓋，也可一鍵智能自動翻蓋
菜單式界面，各項試驗功能獨立菜單式操作，參數設置與試驗操作方便
開機密碼登陸，防止非相關人員隨意開機，四級權限管理
支持試驗數據多種格式文件導出及文件驗證
專業GMP計算機通信軟件可選實現數據溯源、多級權限管理、審計追蹤、電子簽名等功能
五、技術參數
指標 | 參數 |
試驗工位 | 標配3工位（可拓展衛星機） |
測試范圍 | 0.01-200 cm3/(m2·day) (標配） 其它可通過MASK面罩或腔體大小進行定制 |
測試分辯率 | 0.001 cm3/(m2·day) |
控溫范圍 | 10℃～55℃（常規），其它可訂制 |
溫度分辯率 | 0.01℃ |
控濕范圍 | 氧氣0%，5～90%±1%%RH（標準溫度范圍內），100% 載氣0%，5～90%±2%%RH（需加購） |
控濕精度 | ±1%RH |
試樣厚度 | ≤3 mm （其他厚度可定制） |
測試面積 | 50cm2 |
載氣要求 | 99.999%高純氮氣（氣源自備，5個9純度） |
氣源壓力 | ≥ 280 kPa |
接口尺寸 | 1/8” 金屬管 |
外形尺寸 | 680 mm (L) × 490 mm (W) × 620 mm (H) |
電源 | 220VAC 50Hz / 120VAC 60Hz |
凈重 | 99 kg |
六、參考標準
ASTM D3985、ASTM F1307、ASTM F1927（選配）、GB/T 19789、GB/T 31354、DIN 53380-3、JIS K7126-2-B、YBB 00082003-2015
注：部分標準需要訂制專用方法或透濕杯。
七、配置
標準配置：主機（配有觸摸工控機）、圓形取樣器、供氣閥門管件（內置）。
選購件：聯機衛星機、標準膜（中檢院標準膜代購）、空壓機、GMP計算機系統要求（計算機用戶自備）
注：泉科瑞達儀器致力于產品性能和功能的創新及改進，產品技術規格、外觀、界面亦會相應更改。上述情況恕不另行通知，您可聯絡我司獲取最新資料，本公司保留修改權與最終解釋權。
