產品介紹

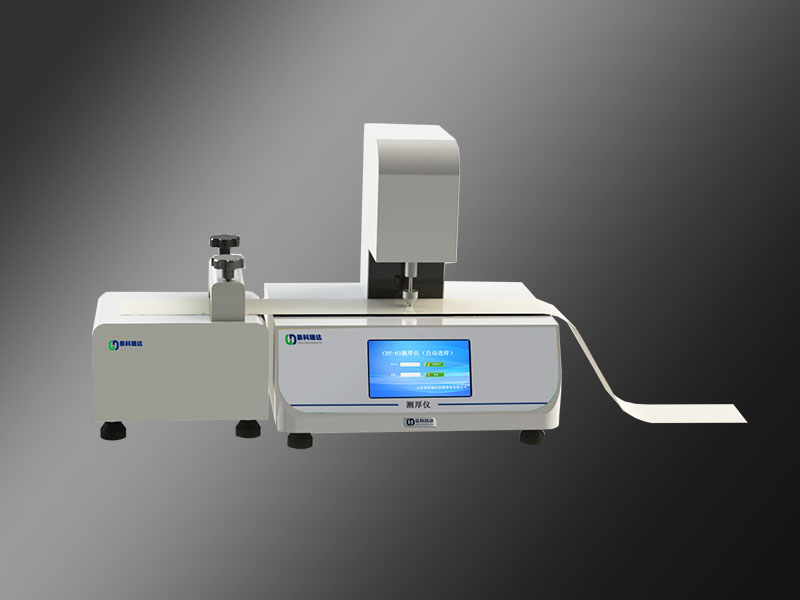

CHY-03測厚儀(自動進樣)采用機械接觸式測量原理，嚴格執行機械接觸式測厚相關標準要求，適用于量程范圍內的塑料薄膜、薄片、隔膜、紙張、箔片、硅片等各種材料的厚度精確測量。本品采用高精度位移傳感器，通過科學的結構設計及高精測控技術，實現了接觸式厚度測試的穩定性、重復性。
一、基本信息
品名 | 測厚儀 | 型號 | CHY-03 |
品牌 | 泉科瑞達 | 產地 | 山東.濟南 |
二、功能應用
| 基礎應用 | 薄膜、薄片、隔膜、紙張、紙板、箔片、硅片、金屬片、紡織材料、固體電絕緣體、無紡布材料(如尿不濕、衛生巾片材)等 |
|---|---|
| 拓展應用 | 量程擴展至6-12mm以及曲面測量頭，滿足特殊場合的厚度測試(需訂制) |
三、試驗原理
本品采用機械接觸式厚度測量方式進行厚度的高精度測量;將厚度測量頭復位后置零(測厚頭與測厚儀測試臺接觸歸零)，啟動試驗，測厚頭達到最高位，將平整試樣置于測厚儀測試平臺上測量頭下落后接觸試樣，對試樣施壓標準規定的壓力后通過位移傳感器記錄材料厚度;自動進樣器按用戶設定的測試間距牽引試樣進給，至設定間距停止，測量頭下行測試厚度，按設定的間距數量?jī)x器完成全自動厚度測試，并記錄測試過程數據，在試驗結果后給出統計結果。
四、產品特征
一款機械式厚度測量的高精密儀器，采用高精度位移傳感器，采用穩固性結構設計及高精測控控制技術，實現了接觸式厚度測量的穩定性、重復性。
7寸大觸控屏，操作簡便，人機交互友好
采用國際品牌高精度位移傳感器，精密機床二次加工，高成本以保證高精度
一體式懸臂設計，減少傳感器的固定部件， 0.1um分辨率，進一步獲得超高測試精度
配置自動進樣裝置，可按設定間距與測試點數進給試樣，配合主機測量
基準零點反復多次同點測試，零點飄動小，基準零點穩定
標準量塊單點重復測試，數據穩定，可靠度高
可進行測試面積，測量壓力，測試速度以及自動進行的軟硬件訂制
具有手動、自動測試功能
開機密碼登陸，防止無關人員任意操作儀器造成損失或參數變更
支持四級用戶權限管理，測試數據歷史記錄可查詢
最大值、最小值、平均值以及標準偏差等分析數據，方便用戶進行判斷
專業計GMP計算機軟件可選
五、技術參數
| 指標 | 參數 |
| 測試范圍 | 0～2 mm（標準量程）（0-6mm，0-12mm可選，其它行程可訂制） |
| 分辨率 | 0.1 μm （標準量程） |
| 測試壓力 | 17.5±1 KPa (薄膜); 100±1 KPa (標配)/50±1 KPa(可選)(紙張)(選其一，非標可訂制) |
| 接觸面積 | 50 mm2（薄膜）；200 mm2（紙張）（選其一，非標可訂制） |
| 進樣步距 | 0-1000mm |
| 進樣速度 | 0.1-99.9mm/s |
| 電源 | AC 220V 50Hz |
| 主機外形尺寸 | 350mm(L)× 340mm(W)× 470mm(H) |
| 自動進樣裝置尺寸 | 350mm(L)× 340mm(W)× 200 mm(H) |
| 主機凈重 | 35kg |
| 進樣裝置凈重 | 13 kg |
六、參考標準
該儀器參考多項國家、國際標準：ISO 4593、ISO 534、ISO 3034、GB/T 6672、GB/T 451.3、 GB/T 6547、ASTM D374、ASTM D1777、TAPPI T411、JIS K6250、JIS K6783、JIS Z1702、 BS 3983、BS 4817、GB/T 24218.2
注：不同標準需要訂制不同夾具或試驗程序開展相關試驗。
七、配置
標準配置：主機(含微型打印機、觸摸屏)、自動進樣裝置、標準量塊(一組)
注：泉科瑞達儀器致力于產品性能和功能的創新及改進，產品技術規格、外觀、界面亦會相應更改。上述情況恕不另行通知，您可聯絡我司獲取最新資料，本公司保留修改權與最終解釋權。
