一、引言

　　藥用玻璃安瓿瓶作為藥品的重要包裝形式，其質(zhì)量直接關(guān)系到藥品的安全性和有效性。在藥品生產(chǎn)、儲存和使用過程中，安瓿瓶需要承受各種外界因素的影響，如溫度變化、機(jī)械沖擊等。因此，對藥用玻璃安瓿瓶進(jìn)行全面、嚴(yán)格的檢測至關(guān)重要。本文將詳細(xì)介紹藥用玻璃安瓿瓶的各項(xiàng)檢測項(xiàng)目。

　　二、物理性能檢測項(xiàng)目

　　(一)折斷力

　　折斷力是將安瓿瓶頸和瓶身分開所要施加的力值，一般通過專用的安瓿折力儀進(jìn)行測試。安瓿折斷力應(yīng)符合相關(guān)標(biāo)準(zhǔn)規(guī)定的值，且折斷后斷面應(yīng)平整。折斷力過小，安瓿瓶在運(yùn)輸和存儲過程中容易破損;折斷力過大，則不易開啟，可能對醫(yī)護(hù)人員造成傷害。使用山東泉科瑞達(dá)儀器的ZDY-01折斷力測試儀可以準(zhǔn)確測量安瓿瓶的折斷力。

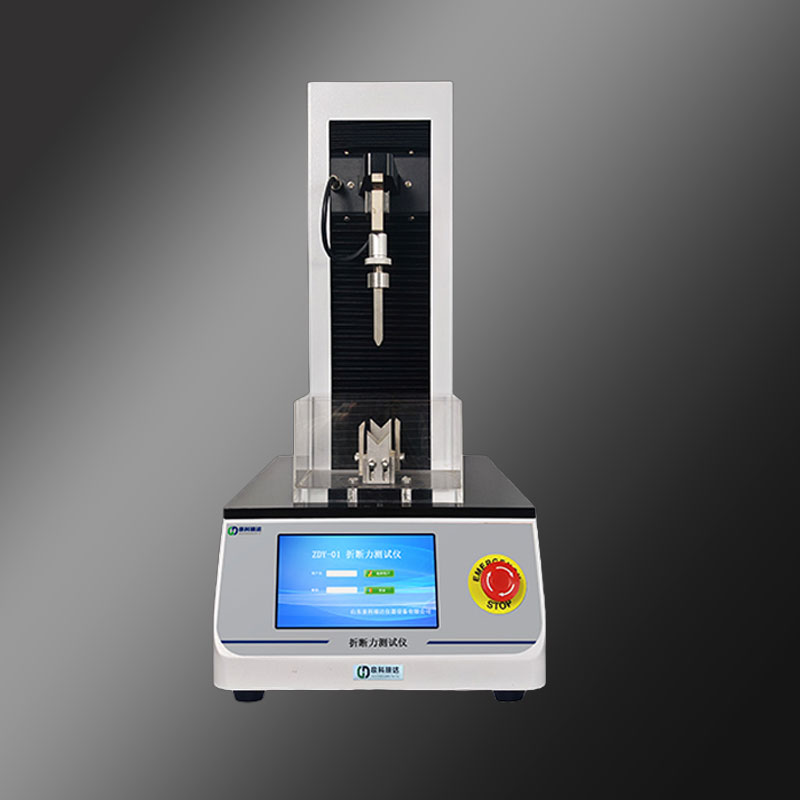

ZDY-01折斷力測試儀(點(diǎn)擊圖片查看詳情)

　　(二)密封性能

　　密封性能是保證藥品質(zhì)量的關(guān)鍵因素之一?？刹捎?strong>LEAK- 01密封試驗(yàn)儀，基于負(fù)壓法測試原理，驗(yàn)證安瓿瓶的密封性能。如果安瓿瓶密封不嚴(yán)，藥品可能會受到外界空氣、水分、微生物等的污染，導(dǎo)致藥品變質(zhì)失效。

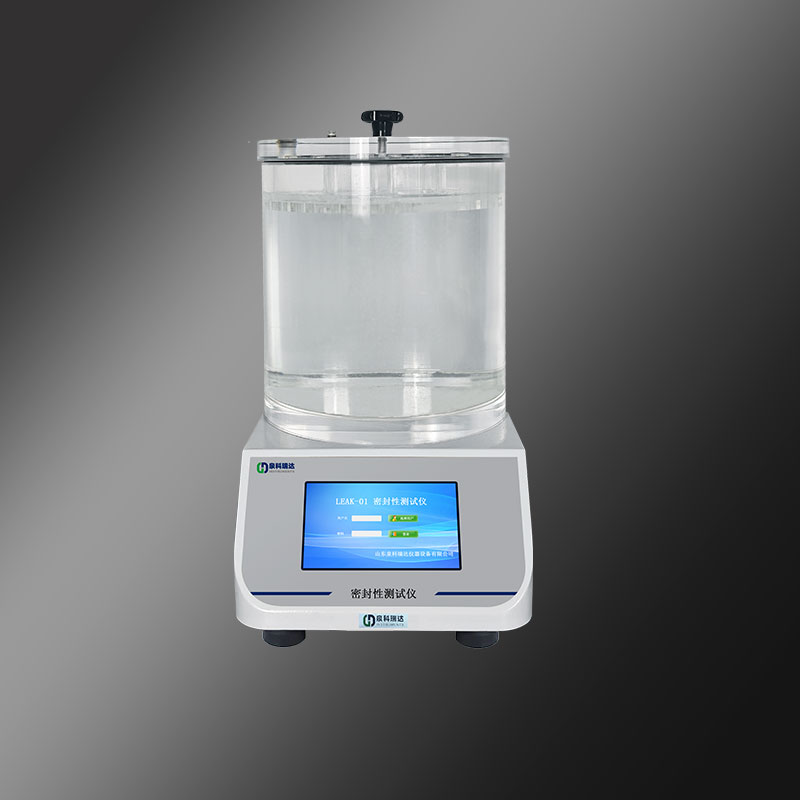

LEAK-01密封性測試儀(點(diǎn)擊圖片查看詳情)

　　(三)內(nèi)應(yīng)力

　　內(nèi)應(yīng)力即玻璃材質(zhì)的退火質(zhì)量或退火特性。退火質(zhì)量差的玻璃容器在使用過程中易產(chǎn)生破碎或炸裂，影響藥品的盛裝和用藥安全?？墒褂?strong>PGY - 03偏光應(yīng)力儀等設(shè)備進(jìn)行檢測，退火后的最大永久應(yīng)力造成的光程差不得超過40nm/mm。

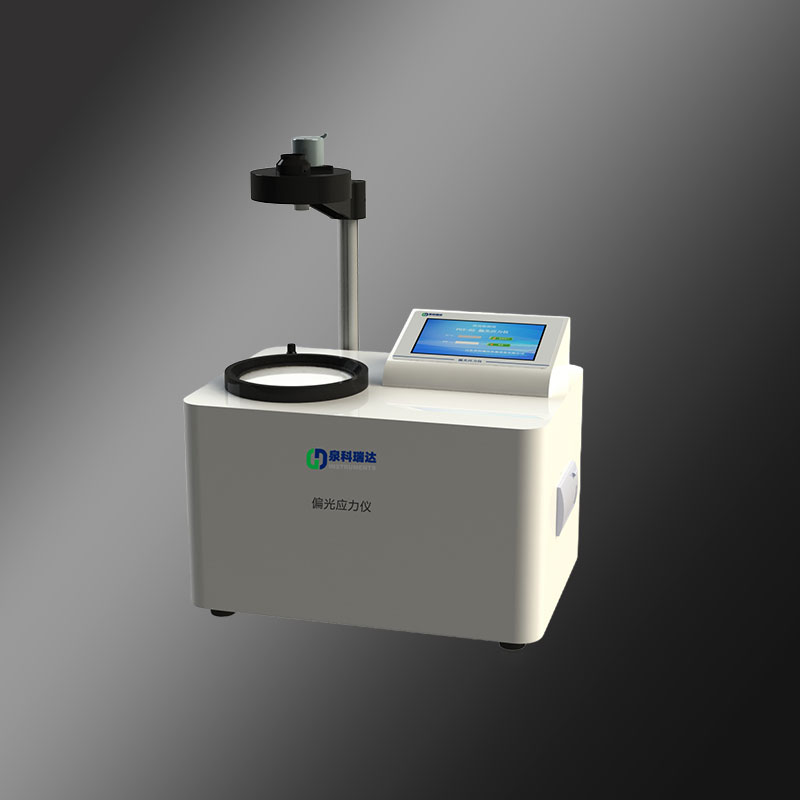

PGY-03偏光應(yīng)力儀(點(diǎn)擊圖片查看詳情)

　　(四)抗熱震性

　　抗熱震性是檢驗(yàn)玻璃容器抵抗溫度變化的能力，一般用耐熱溫度差來表示。玻璃瓶在經(jīng)歷生產(chǎn)線灌裝與氣候環(huán)境變化的影響中，都將會受到溫度劇變的沖擊，抗熱震性能不達(dá)標(biāo)的玻璃瓶受到這種沖擊后極易破裂。可按照GB/T4547 - 2007玻璃容器抗熱震性和熱震耐久性試驗(yàn)方法使用YBRC-02冷熱沖擊試驗(yàn)儀進(jìn)行檢驗(yàn)，如輸液瓶(鈉鈣玻璃)≥42℃，輸液瓶(硼硅酸鹽玻璃)≥60℃。

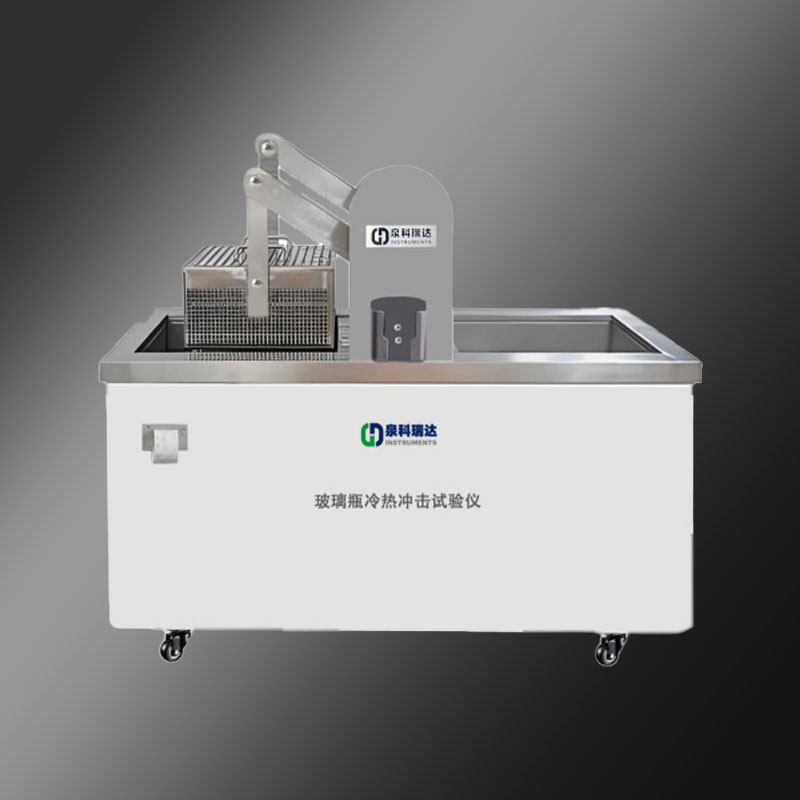

YBRC-02冷熱沖擊試驗(yàn)儀(點(diǎn)擊圖片查看詳情)

　　(五)耐機(jī)械沖擊性能

　　玻璃瓶在灌裝、運(yùn)輸過程中難免會受到外界的力作用而出現(xiàn)劃傷、裂紋、甚至破裂。為保證藥用玻璃瓶有較好的耐沖擊性能，應(yīng)當(dāng)開展耐機(jī)械沖擊性能測試。可采用BPJC-02玻璃瓶抗沖擊試驗(yàn)儀參照GB/T6552 - 2015的要求開展檢驗(yàn)工作。

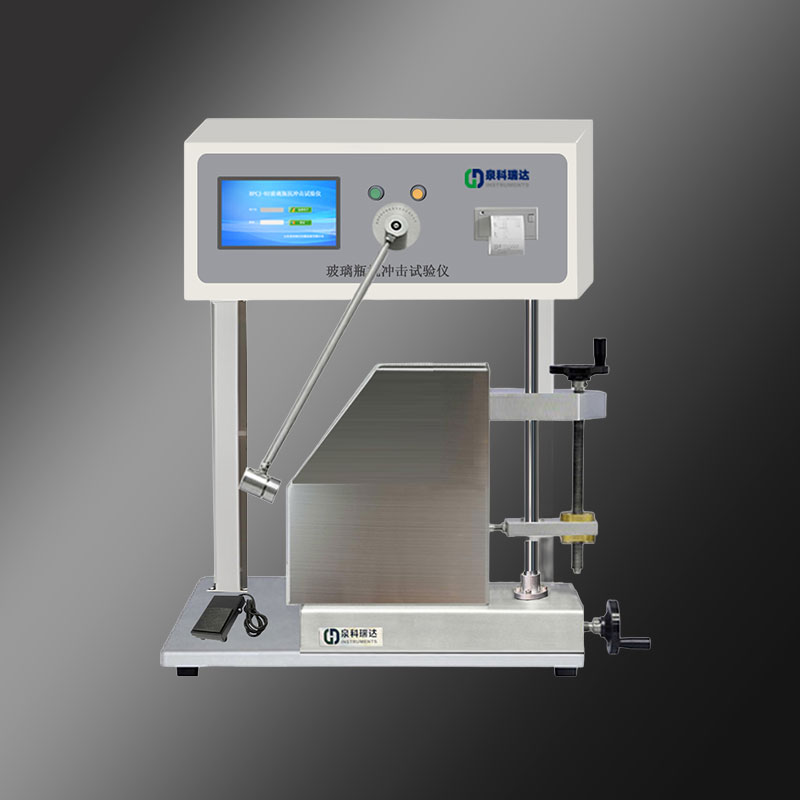

BPJC-02玻璃瓶抗沖擊試驗(yàn)儀

　　(六)耐內(nèi)壓力

　　玻璃瓶在使用中受內(nèi)壓作用非常普遍，耐內(nèi)壓力性能不達(dá)標(biāo)的玻璃瓶在使用中受內(nèi)壓后容易破裂。目前玻璃瓶耐內(nèi)壓力檢測標(biāo)準(zhǔn)為GB/T4546 - 2008玻璃容器耐內(nèi)壓力試驗(yàn)方法，要求如輸液瓶：≥0.6Mpa;藥玻則需參考相關(guān)藥包材標(biāo)準(zhǔn)。可使用BPNY-02玻璃瓶耐內(nèi)壓試驗(yàn)儀開展檢驗(yàn)工作。

BPNY-02玻璃瓶耐內(nèi)壓試驗(yàn)儀(點(diǎn)擊圖片查看詳情)

　　(七)垂直軸偏差(圓跳動)

　　藥用玻璃瓶的垂直軸偏差也稱作垂直度偏差，是指玻璃瓶在瓶底水平固定的情況下旋轉(zhuǎn)360度，瓶口邊緣外側(cè)與固定點(diǎn)之間最大值與最小值之差的一半(差值則為圓跳動)。玻璃瓶如果垂直軸偏差值偏大，瓶子不正，會影響玻璃瓶的灌裝和封蓋?？蓞⒖糋B/T8452 - 2008玻璃瓶軸偏差國標(biāo)開展相關(guān)檢驗(yàn)，使用ZPY - 02垂直軸偏差測試儀進(jìn)行精測量。

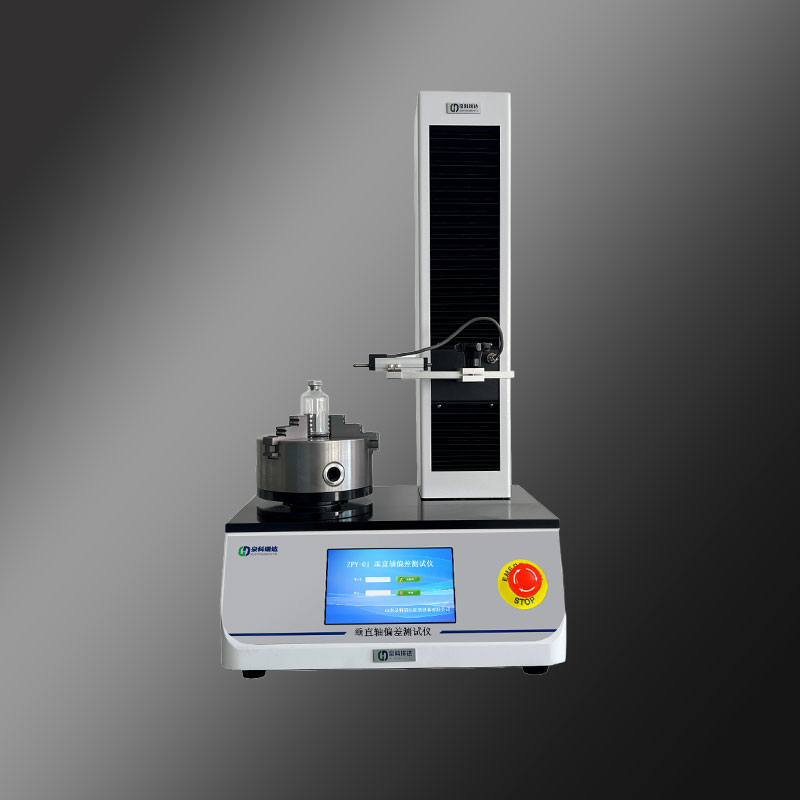

ZPY-02 垂直軸偏差測試儀(點(diǎn)擊圖片查看詳情)

　　(八)壁厚與底厚

　　玻璃瓶各個部位厚度的大小與均勻性是玻璃瓶質(zhì)量的基本因素和關(guān)鍵指標(biāo)。藥用玻瓶的底厚壁厚測試需使用DBH - 02底厚壁厚測試儀開展相關(guān)檢驗(yàn)。壁厚和底厚直接影響瓶子的抗沖擊、抗壓能力，過薄易導(dǎo)致運(yùn)輸或使用中破損，威脅藥品安全;均勻的厚度分布可提升熱穩(wěn)定性，避免滅菌或冷凍時因溫度變化引發(fā)破裂。

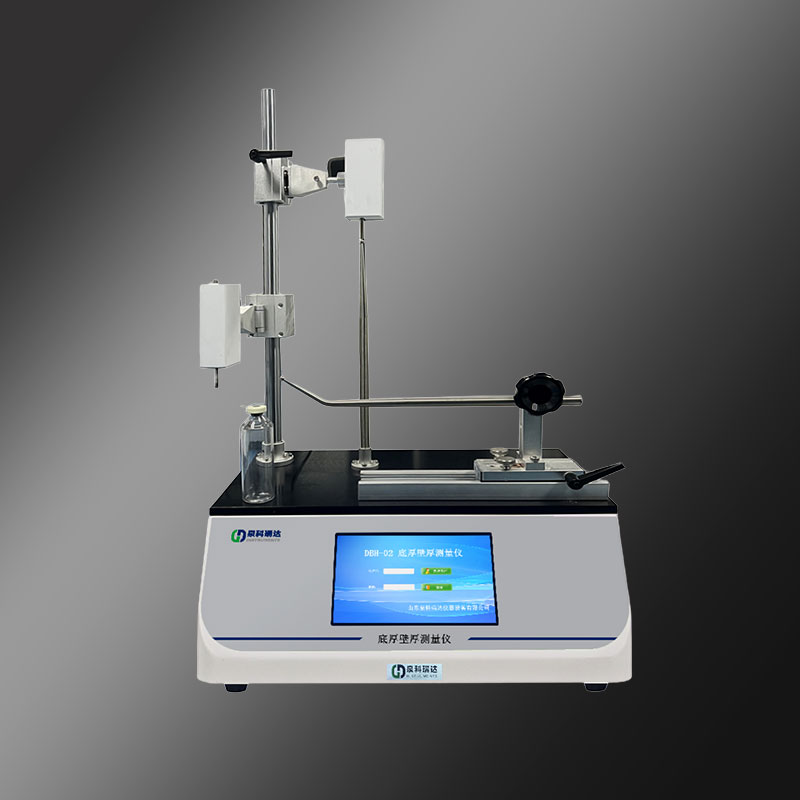

DBH-02底厚壁厚測試儀(點(diǎn)擊圖片查看詳情)

　　三、化學(xué)性能檢測項(xiàng)目

　　(一)耐水性

　　耐水性即藥用玻璃的化學(xué)穩(wěn)定性，由于藥用玻璃是直接接觸藥品的包裝容器，在藥品的保質(zhì)期內(nèi)，不能因化學(xué)性質(zhì)的變化而導(dǎo)致藥品變質(zhì)或失效。耐水性的檢測分為顆粒法和容器法，其試驗(yàn)原理為用一定份量酸溶液中和玻璃容器表面或內(nèi)部的含量。顆粒法是對玻璃材質(zhì)的化學(xué)性能的檢測，檢測方法標(biāo)準(zhǔn)為GB12416.2 - 1990《玻璃顆粒在121℃耐水性的試驗(yàn)和分級》、GB/T6582《玻璃在98℃耐水性的顆粒試驗(yàn)和分級》;容器法是對玻璃內(nèi)表面化學(xué)性能的檢測，檢測方法標(biāo)準(zhǔn)為GB12416.1 - 1990《藥用玻璃容器耐水性的試驗(yàn)方法和分級》，GB/T4548 - 1995《玻璃容器內(nèi)表面耐水侵蝕性能測試方法和分級》。

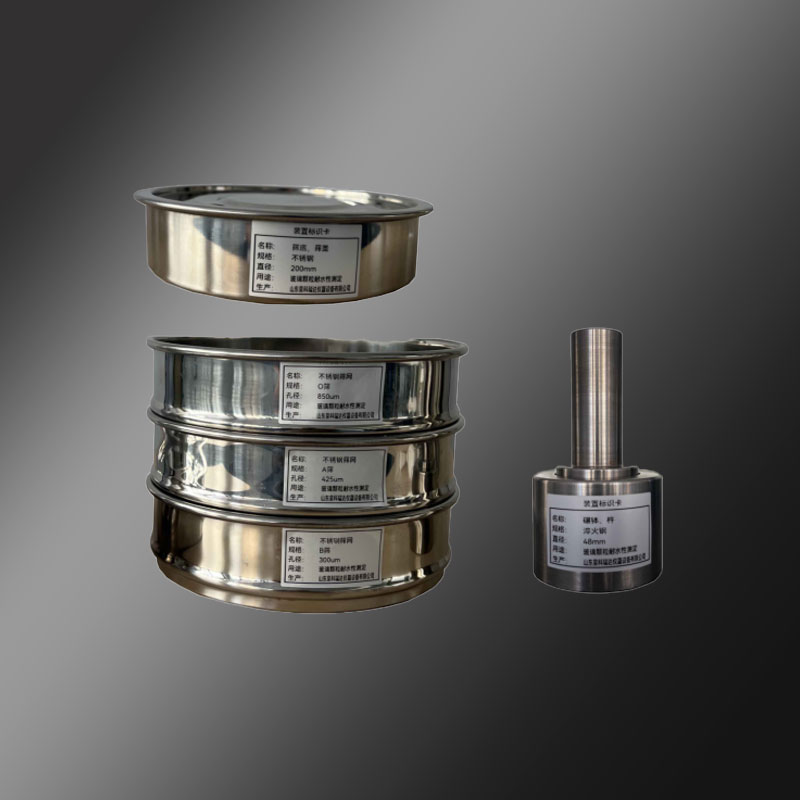

NSX-01 121℃玻璃顆粒耐水性制樣儀(點(diǎn)擊圖片查看詳情)

　　(二)耐酸性

　　耐酸性能是衡量玻璃化學(xué)穩(wěn)定性的項(xiàng)目，檢測方法為GB6582 - 1986《玻璃在100℃耐鹽酸侵蝕的火焰發(fā)射或原子吸收光譜測定方法》，GB/T15728 - 1995《玻璃耐沸騰鹽酸侵蝕性的重量試驗(yàn)方法和分級》，GB/T6580 - 1997《玻璃耐混合水溶液的試驗(yàn)方法和分級》

YBNS-02玻璃耐沸騰鹽酸侵蝕性測試儀

　　(三)耐堿性

　　耐堿性能同樣是衡量玻璃化學(xué)穩(wěn)定性的重要指標(biāo)，不同標(biāo)準(zhǔn)對中性硼硅玻璃安瓿等有相應(yīng)要求，如應(yīng)符合玻璃耐沸騰混合堿水溶液浸蝕性2級以上的要求。

YBNJ-02玻璃耐沸騰鹽酸侵蝕性測試儀

　　(四)砷、銻、鉛、鎘浸出量

　　檢測藥用玻璃瓶中砷、銻、鉛、鎘有害物質(zhì)的含量，每升浸出液中砷不得超過0.2mg、銻不得超過0.7mg、鉛不得超過1.0mg、鎘不得超過0.25mg(鎘元素針對中性硼硅玻璃安瓿)。

　　四、結(jié)論

　　藥用玻璃安瓿瓶的檢測項(xiàng)目涵蓋了外觀、物理性能、化學(xué)性能、規(guī)格尺寸等多個方面，每一項(xiàng)檢測都對保障藥品質(zhì)量和安全起著重要作用。通過全面、嚴(yán)格的檢測，可以及時發(fā)現(xiàn)安瓿瓶存在的質(zhì)量問題，并采取相應(yīng)的措施進(jìn)行改進(jìn)，確保藥品在生產(chǎn)、儲存和使用過程中的安全性和有效性。藥品生產(chǎn)企業(yè)應(yīng)嚴(yán)格按照相關(guān)標(biāo)準(zhǔn)和規(guī)范，對藥用玻璃安瓿瓶進(jìn)行檢測，為藥品質(zhì)量保駕護(hù)航。

以上內(nèi)容由山東泉科瑞達(dá)儀器設(shè)備有限公司整理發(fā)布，如有產(chǎn)品或技術(shù)問題咨詢，可直接撥打咨詢熱線：0531-88905886
